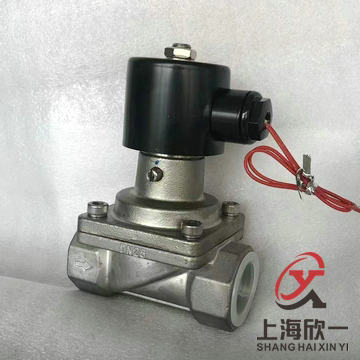

不銹鋼帶手動電磁閥
不銹鋼帶手動電磁閥廣泛適用于空氣、水、熱水、煤氣天然氣、柴油等管路的控制系統；可應用于船舶重工、核工業、石化、消防、食品、醫療、清洗設備、電力、鍋爐、化學、輕工、軍工、航天、機械、科研、干燥設備、給排水、管道介質自動化控制等領域
二、主要技術參數：
| 產品名稱： | 不銹鋼帶手動電磁閥 |
| 產品型號： | XYS/XYXF-S |
| 規格尺寸： | DN10-1100mm |
| 原理結構： | 活塞式、膜片式 |
| 控制方式： | 常開、常閉、自保持 |
| 閥體材質： | 不銹鋼304、316、2205、310S |
| 閥芯材質： | 不銹鋼304 |
| 壓力范圍： | 0~（1.6、2.5、6.4、6.4、10、20、25）Mpa |
| 溫度范圍： | （-200、-100、-50）～（+120、+200、+250+350）℃ |
| 工作環境溫度： | -10-+50℃ -40-+80℃ |
| 線圈工作溫度： | <+50℃、<+85℃ |
| 適用介質： | 氣、水、油、蒸汽、燃?xì)?、腐蝕性流體 |
| 電源電壓： |
DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V；
AC24V、AC36、AC110V、AC127V、AC220V、AC380V
|
| 接線方式： | 接線座式、引線式、插頭式 |
| 介質粘度： | 小于50CSt （大于50時需定制） |
| 連接方式： | 法蘭、內螺紋、外螺紋、卡套 |
| 泄 漏 量： | 零 |
| 備 注： | 特殊型可定制 |
三、工作原理：
常開式：閥需自動控制時，手動柄必須處于打開狀態；當線圈失電后，旋轉手動柄可控制閥開關。
常閉型：閥需自動控制時，手動柄必須處于關閉狀態；當線圈失電后，旋轉手動柄可控制閥開關。
四、安裝與維護1、安裝前應仔細核對閥標牌數據是否符合現場要求，如電壓、溫度、介質、壓力等。
2、電磁閥現場安裝必須按照國家爆炸危險場所“電氣安全規程”中有關規定進行。
3、電磁閥線圈必須牢固可靠。線圈有三孔插頭，其中上為接地線，左右孔接工作導線
4、電磁閥安裝前應將管路內部清洗干凈。
5、如果流通的介質中有雜質,電磁閥進口斷前必須安裝密度0.5μm的過濾網。
6、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。
7、電磁閥水平安裝最佳，(線圈在上)。
8、非電氣人員不得拆卸電磁閥電氣部件。
五、常見故障診斷及處理
1、接通電源，電磁閥不正常工作：a線圈燒毀或短路—更換線圈 b電源電壓過低—調整電壓-10%~+10%范圍。c管道內介質壓力不符合工作壓力范圍—調整壓力或更換閥。
2、斷開電源，電磁閥不正常工作:閥芯被雜質卡住，不能復位—由專業人員拆卸、清除
3、泄漏超標：a密封件損壞或老化—更換密封件b閥體內有雜物—清除雜物c管道內介質壓力不符合工作壓力范圍—調整壓力或更換壓力對應的閥。
|
