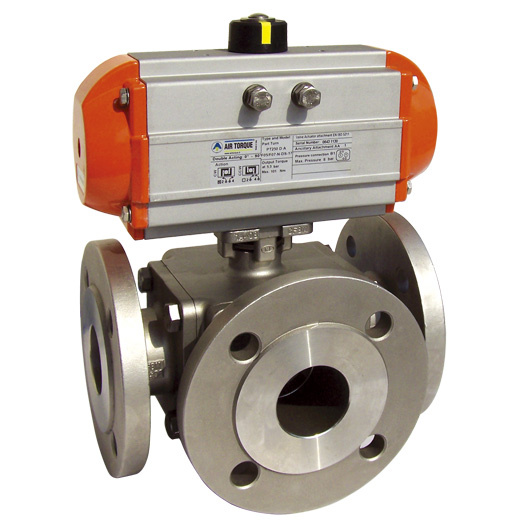

氣動三通法蘭球閥

商品詳情

  • 【產品用途】
    氣動三通法蘭球閥氣動執行器與高平臺內螺紋三通球閥組成，三通球閥分為T形和L形兩種。T形三通球閥能使三條正交的管道相互聯通或者切斷第三條通道，起分流、合流功能。L形三通球閥可以連接相互正交的兩條管道，不能同時使第三條管道相互連通，只起分配的功能。氣動三通球閥具有結構簡單合理，密封性能好，操作維修方便，流體阻力小等優點。

    【產品特點】
    1、結構緊湊合理、開關迅速、流體阻力小。
    2    、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
    3    、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
    4    、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。

    【氣動執行器】
    用戶可選擇：GT型， AT型氣動執行器，有雙作用式和單作用式（彈簧復位）；大口徑閥門采用AW型氣動執行器。
    1    、齒輪式雙活塞，輸出力矩大。
    2    、氣缸外殼選用鋁合金材料，外形美觀，且重量輕。
    3    、安裝氣動執行器的同時，亦可安裝手動操作機構。
    4    、齒條式連接可調節開啟角度、額定流量。
    5    、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
    附件的選項
    切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
    調節型附件：電氣定位器、氣動定位器、電氣轉換器。
    氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

    【性能參數】
    公稱壓力 PN 常溫最大 工作壓力 殼體 試驗壓力 氣密封 試驗壓力 高壓密封 試驗壓力
    1．6 1．6 2．4 0．6 1．76
    2．5 2．5 3．8 0．6 2．75
    4．0 4．0 6．0 0．6 4．4
    C1aSSl50 2．0 3．0 0．6 2．2

     主要零件材料

    閥體＼閥蓋 GB WCB ZGlCrl8Ni9Ti ZGOCfl8Nil2M02Ti
    ASTM WCB CF8 CF8M
    球體 GB 2Cfl3 1Cfl8Ni9Ti 0Cfl8Ni12M02Ti
    ASTM 420 304 316
    閥桿 GB 2Crl3 1Crl8Ni9Ti 0Crl8Ni12M02Ti
    ASTM 420 304 316
    閥座＼密封面 GB 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯
    ASTM 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯
    填料 GB 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
    ASTM 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
    螺栓 GB 35 0Crl8Ni9 0Crl8Ni9
    ASTM A193B7 A320-B8 A320-B8
    螺母 GB 45 0Cfl8Ni9 0Crl8Ni9
    ASTM A1942H A194-8 A194-8

     使用范圍

    殼體材料 閥座材料 適用溫度 適用介質
    碳鋼C型 聚四氟乙烯 ≤150℃ 水＼蒸汽
    對位聚苯 ≤300℃ 油晶等
    鉻鎳鈦鋼P(yáng)型 聚四氟乙烯 ≤150℃ 硝酸類
    對位聚苯 ≤200℃
    鉻鎳鉬鈦鋼R型 聚四氟乙烯 ≤150℃ 醋酸類
    對位聚苯 ≤200℃

    主要連接尺寸

    公稱壓力 PN 公稱通徑 DN 尺 寸
    L L0 D K d Y b z-do Hw Hd
    1．6MPa 50 260 130 165 125 100   16 4-ф18 205 265
    65 320 160 185 145 120 18 4-ф18 245 295
    80 320 160 200 160 135 20 8-ф18 305 345
    100 370 185 220 180 155 20 8-ф18 340 420
    125 510 255 250 210 185 22 8-ф18 425 465
    150 510 255 285 240 2'0 24 8-ф23 450 505
    200 580 290 340 295 265 26 12-ф23 480 525
    250 670 335 405 355 320 30 12-ф25 530 565
    300 760 380 460 410 375 30 12-ф25 585 630
    350 850 425 520 470 435 34 16-ф25 625 675
    400 980 490 580 525 485 36 16-ф30 670 710
    450 1080 540 640 585 545 40 20-ф30 705 770
    500 1220 610 715 650 608 44 20-ф34 765 825
    600 1360 680 840 770 718 48 20-ф41 840 945
    700 1750 875 910 840 788 50 24-ф41 1050 1110
    800 1850 925 1025 950 898 52 24-ф41 1125 1220
    900 2050 1025 1125 1050 998 54 28-ф41 1260 1315
    1000 2150 1075 1255 1170 1110 56 28-ф48 1325 1385
    1200 2450 1225 1485 1390 1325 58 32-ф54 1395 1450
